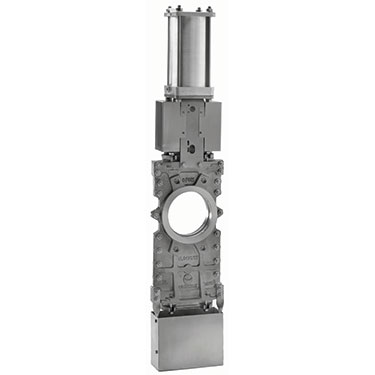

Modelo TL

Válvula de guillotina de tajadera pasante bidireccional tipo wafer para fluidos de elevada consistencia

El modelo TL es una válvula de tajadera pasante diseñada para actuar bajo condiciones difíciles, en fluidos cargados con sólidos en suspensión, con concentraciones hasta del 10%, dotada de doble junta y de aplicación principal en los sectores:

  • papelero
  • tratamiento de aguas
  • energético
  • químico
  • etc.

Tamaños
DN 50 a DN 1000 (DN superiores bajo consulta)

Presiones
DN 50 a DN 125: 10 bar
DN 150 a DN 250: 8 bar
DN 300 a DN 400: 6 bar
DN 450: 5 bar
DN 500 a DN 600: 4 bar
DN 700 a DN 1000: 2 bar

Bridas estándar
EN1092 PN10
ASME B16.5 (clase 150)

Otras bridas (bajo consulta)
EN1092 PN6/16/25
BS “D” y “E”
ASME 125

Directivas
Para las Directivas UE y otros Certificados, consultar el documento: Cumplimiento de Directivas y Certificados - Válvulas de Guillotina - Catálogos y Datasheets

Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
