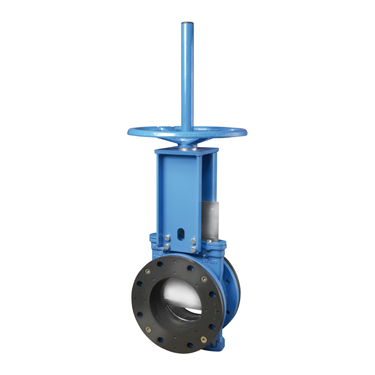

Modelo WG
Válvula de guillotina para pulpa bidireccional de brida completa y entrecaras ancho de servicio severo con mangones de goma
El modelo WG es una válvula bidireccional de brida completa dotada de dos mangones de goma con alma metálica desarrollada para su utilización en el manejo de líquidos cargados abrasivos (lechadas, lodos...) de aplicación principal en los sectores:
- minero
- energético
- químico
- tratamiento de aguas
- etc.
Tamaños
DN 80mm/3" a DN 900mm/36" (DN superiores bajo consulta)
Presiones
DN 80mm/3" a DN 400mm/16": 10 bar (150 psi)
DN 450mm/18" a DN 600mm/24": 6 bar (90 psi) o 10 bar(150 psi)
DN 750mm/30": 5 bar (75 psi) o 10 bar(150 psi)
DN 900mm/36": 5 bar (75 psi) o 10 bar(150 psi)
Nota: Mayores tamaños o presiones bajo consulta
Bridas estándar
DIN PN10
ASME B16.5 (clase 150)
Otras bridas (bajo consulta)
Directivas
Para las Directivas UE y otros Certificados, consultar el documento: Cumplimiento de Directivas y Certificados - Válvulas de Guillotina - Catálogos y Datasheets
Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
Descargas
- WG (SER.65) - Bidireccional- Mangones elastoméricos para lodos (Catálogos) pdf - 922.29 KB
- WG (SER.65) - Bidireccional- Mangones elastoméricos para lodos (Datasheets) pdf - 369.55 KB
- Manual de Instrucciones y Mantenimiento WG (Manuales) pdf - 694.47 KB
- Cumplimiento de Directivas y Certificados- Válvulas de Guillotina - Manual de Instrucciones (Certificados) pdf - 299.85 KB
- Cumplimiento de Directivas y Certificados- Válvulas de Guillotina - Manual de Instrucciones (Certificados) pdf - 299.85 KB
