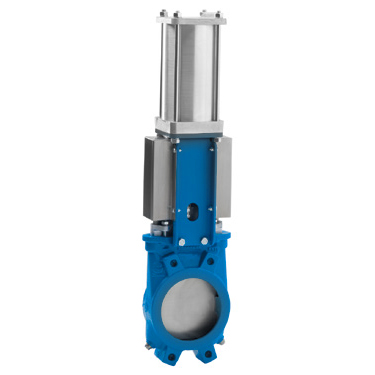

Modelo XC

Válvula de guillotina unidireccional tipo wafer para transporte, manejo y descarga de sólidos con forma de tolva

El modelo XC es una válvula desarrollada para su utilización en el manejo de sólidos ( granulados, pulverulentos...) especialmente diseñada con cuerpo en forma de tolva que permite una fácil evacuación del fluido, de aplicación principal en salida de silo y uso en sectores como el:

  • energético
  • agroalimentario
  • químico
  • minero
  • etc.

La válvula se instala normalmente bajo silos y tolvas en tuberías verticales con el asiento de la válvula del lado a contrapresión para protegerla del paso de sólidos. Esta configuración ayuda, por un lado a proteger el asiento del desgaste prematuro, y por otro a descargar los sólidos y eliminar la posibilidad de atascos por acumulación.

Tamaños
DN 50 a DN 600 (DN superiores bajo consulta)

Presiones
DN 50 a 250: 10 bar²
DN 300 a 400: 6 bar
DN 450: 5 bar
DN 500 a 600: 4 bar
Para necesidades específicas de estanqueidad contactar con el departamento técnico de ORBINOX

Bridas estándar
EN1092 PN10
ASME B16.5 (clase 150)

Otras bridas (bajo consulta)

Directivas
Para las Directivas UE y otros Certificados, consultar el documento: Cumplimiento de Directivas y Certificados - Válvulas de Guillotina - Catálogos y Datasheets

Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
