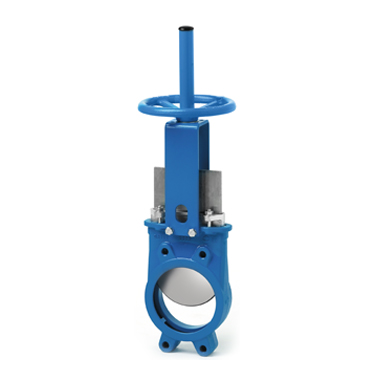

Modelo EX
Válvula de guillotina unidireccional tipo wafer de uso general
El modelo EX es una válvula de uso general para fluidos cargados con sólidos en suspensión, de aplicación principal en los sectores:
- papelero
- tratamiento de aguas
- energético
- agroalimentario
- minero
- químico
- etc.
Tamaños
DN 50 a DN 1200 (DN superiores bajo consulta)
Presiones
DN 50 a DN 250: 10 bar
DN 300 a DN 400: 6 bar
DN 450: 5 bar
DN 500 a DN 600: 4 bar
DN 700 a DN 1200: 2 bar
Bridas estándar
EN1092 PN10
ASME B16.5 (clase 150)
Otras bridas (bajo consulta)
EN1092 PN6/16/25
BS “D” y “E” ASME 125
Directivas
Para las Directivas UE y otros Certificados, consultar el documento: Cumplimiento de Directivas y Certificados - Válvulas de Guillotina - Catálogos y Datasheets
Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
Descargas
- EX (SER.10) - Unidireccional (Catálogos) pdf - 2.00 MB
- EX (SER.10) - Unidireccional (Datasheets) pdf - 276.31 KB
- Manual de Instrucciones y Mantenimiento EX (Manuales) pdf - 942.14 KB
- Manual de Instrucciones y Mantenimiento EX con bonete (Manuales) pdf - 710.76 KB
- Cumplimiento de Directivas y Certificados- Válvulas de Guillotina - Catálogos y datasheets (Certificados) pdf - 158.63 KB
- Cumplimiento de Directivas y Certificados- Válvulas de Guillotina - Manual de Instrucciones (Manuales) pdf - 299.85 KB
